Vật liệu vỏ: Hợp kim nhôm
TX ở đầu phát: x1
RX đầu thu: x1
Loại giao diện:
TX HDMI x2 Cổng Ethernet RJ45 USB cái cho đầu phát
RX HDMI USB cái x2 Cổng Ethernet RJ45 cho đầu thu
Nguồn điện: Bộ chuyển đổi 5V-1A được chứng nhận 3C x2
Dây nguồn Type-C
Độ phân giải: 1080p/60Hz
Màu sắc: Xám đậm
Bao bì: Đóng hộp
Chiều dài mở rộng: Chiều dài mở rộng cáp Ethernet Cat6 là 150 mét
Cáp Ethernet Cat5e (0,48) với chiều dài mở rộng là 120 mét
Khuyến nghị sử dụng cáp mạng đồng nguyên chất tiêu chuẩn
Chiều dài mở rộng cáp HDMI là 20m/chiều dài tối đa là 10m ở mặt trước và mặt sau, cỡ dây yêu cầu dây HDMI 2.0, cỡ dây đồng không oxy 26AWG

cách sử dụng sản phẩm Bộ mở rộng KVM HDMI Jasoz T-G183.

Sơ đồ kết nối

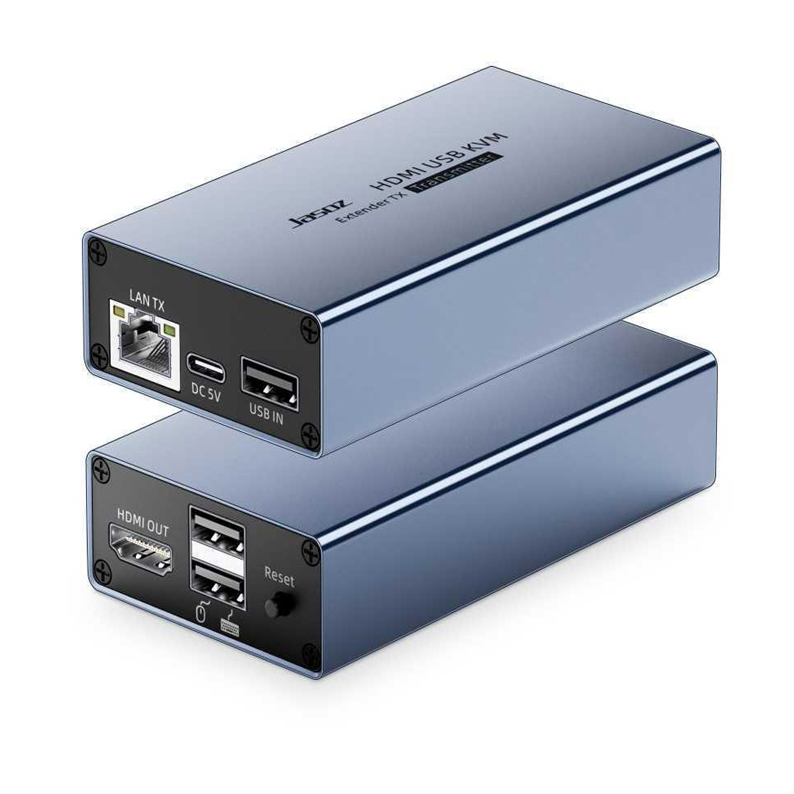

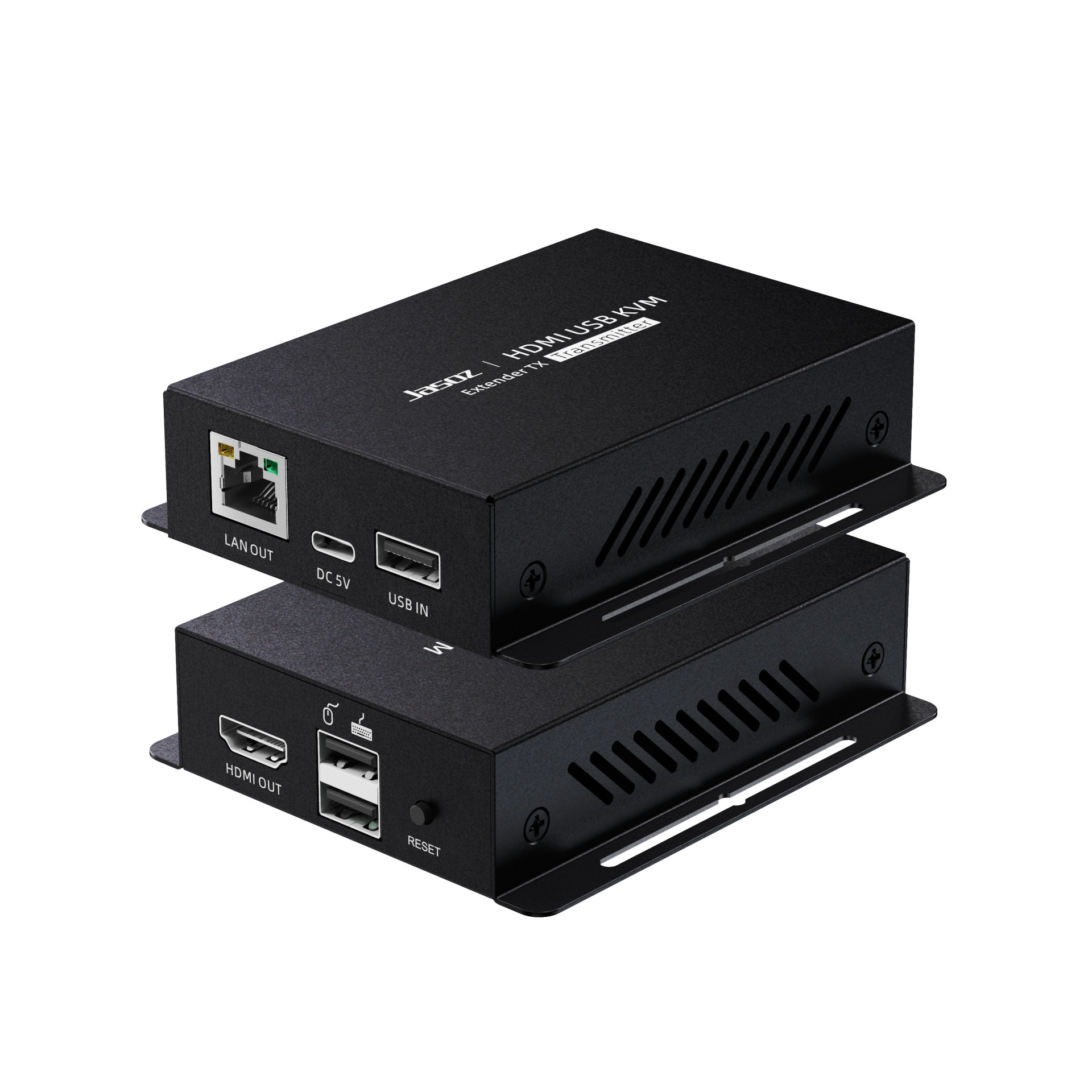

Sản phẩm này bao gồm hai thiết bị chính: TX (bộ phát) và RX (bộ thu). Chúng được kết nối với nhau thông qua một cáp mạng để mở rộng tín hiệu HDMI và USB.

• Bộ phát (TX):

  • HDMI IN: Cắm cáp HDMI từ máy tính, laptop hoặc thiết bị phát khác.

  • USB IN: Cắm cáp USB từ máy tính hoặc thiết bị phát.

  • LAN TX: Cắm một đầu của cáp mạng (Cat5e/Cat6) vào đây.

  • Nguồn (DC 5V): Cắm bộ chuyển đổi nguồn đi kèm.

• Bộ thu (RX):

  • LAN RX: Cắm đầu còn lại của cáp mạng từ LAN TX vào đây.

  • HDMI OUT: Cắm cáp HDMI từ đây đến màn hình, TV hoặc máy chiếu.

  • USB OUT: Cắm chuột, bàn phím hoặc các thiết bị USB khác vào hai cổng này.

  • Nguồn (DC 5V): Cắm bộ chuyển đổi nguồn đi kèm.

Hướng dẫn sử dụng

1. Kết nối thiết bị nguồn:

   • Sử dụng cáp HDMI để kết nối cổng HDMI OUT của máy tính hoặc laptop với cổng HDMI IN trên thiết bị TX.

   • Sử dụng cáp USB để kết nối cổng USB của máy tính với cổng USB IN trên thiết bị TX.

2. Kết nối mở rộng:

   • Cắm một đầu cáp mạng Cat5e hoặc Cat6 vào cổng LAN TX trên thiết bị TX.

   • Cắm đầu còn lại của cáp mạng vào cổng LAN RX trên thiết bị RX.

3. Kết nối thiết bị hiển thị và ngoại vi:

   • Sử dụng cáp HDMI để kết nối cổng HDMI OUT trên thiết bị RX với màn hình, TV hoặc máy chiếu.

   • Cắm bàn phím, chuột hoặc các thiết bị USB khác vào các cổng USB OUT trên thiết bị RX.

4. Cấp nguồn:

   • Cắm hai bộ chuyển đổi nguồn 5V-1A vào cả thiết bị TX và RX.

5. Hoàn thành:

   • Sau khi cấp nguồn, màn hình từ máy tính của bạn sẽ hiển thị trên màn hình ở đầu thu. Bạn có thể điều khiển máy tính từ xa bằng bàn phím và chuột đã cắm vào thiết bị RX.
